XL002 Core Board
Das XL002 ist ein preisgünstige FPGA Entwicklerboard mit minimalem Ausbau. Es arbeitet mit einem XILINX Spartan-6 (XC6SLX16) und hat zudem einen schnellen DDR3 Speicher (Mikron MT41J128M16HA). Diese Bestückung macht das Board zu einer idealen Entwicklungsumgebung für einen FPGA CPU-Core .
Spezifikation
- FPGA chip: XC6SLX16 (14.579 LU's)
- DDR3: 256 Mbit
- SPI Flash: 1 Mbit (M25P80)
- Clock: 50 MHz
- 108 unabhängige IO
- Maße: 6,7 cm * 8,4 cm

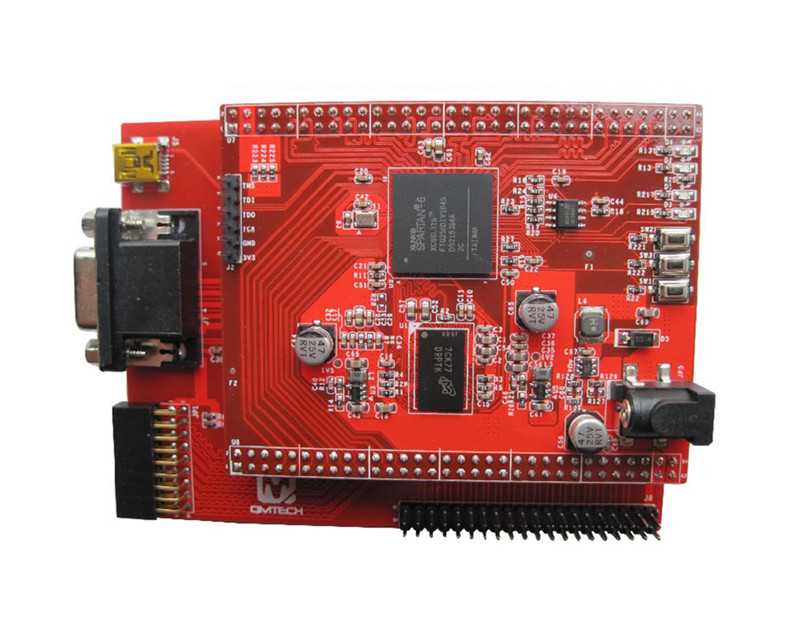

Optionales Erweiterungsboard
- USB 2.0 (CY7C68013)
- USB to serial (CP2102)
- VGA 24 bit (ADV7123)
- Camera Interface
- 40 Pin I/O
Dokumentation
- XL002 Schematic
- XILINX Spartan-6 Familie Übersicht
- XILINX Spartan-6 Datenblatt
- Datenblatt DDR3 SDRAM (MT41J128M16JT)
