FPGA/Open3S500E

Open3S500E

WaveShare Open-3S500E

Das ist ein sehr gut dokumentiertes FPGA Entwickler Board der Firma WaveShare mit ausgezeichnetem Support. Dieses Board hat einen FPGA der Firma XILINX (XC3S500E) und es wird mit zahlreichem Zubehör geliefert.

Wie bei WaveShare üblich ist alles sehr modular aufgebaut. Es gibt verschiedene Core Module von XILINX und Altera, die auf WaveShare standardisierte "Mother Boards" gesteckt werden.

An den Motherboards können zahlreiche Erweiterungen gesteckt werden, sodass man diese Entwicklungsumgebung sehr flexibel gestalten kann.

Core Board 3S500E

Das Core Board enthält den FPGA und die notwendige Mindestbeschaltung. Es gibt unterschiedliche Core Boards von verschiedenen Hersteller (XILINX und Altera).

•
•

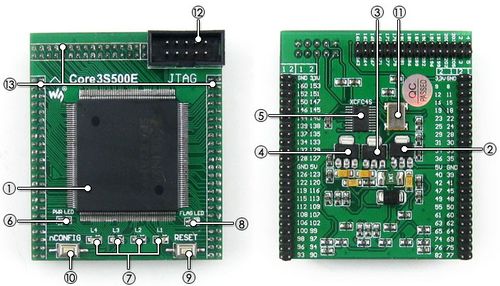

Beschreibung des Core Board 3S500E

1. XC3S500E: XILINX Spartan-3E FPGA
   • Operating Frequency: 50MHz
   • Operating Voltage: 1.15V～3.3V
   • Package: QFP208
   • I/Os: 116
   • LEs: 500K
   • RAM: 360kb
   • DCMs: 4
   • Debugging/Programming: supports JTAG
2. AMS1117-3.3, 3.3V voltage regulator
3. AMS1117-2.5, 2.5V voltage regulator
4. AMS1117-1.2, 1.2V voltage regulator
5. XCF04S, onboard serial FLASH memory, for storing code
6. Power indicator
7. LEDs
8. FPGA initialization indicator
9. Reset button
10. nCONFIG button: for re-configuring the FPGA chip, the equivalent of power reseting
11. 50M active crystal oscillator
12. JTAG interface: for debugging/programming
13. FPGA pins expander, VCC, GND and all the I/O ports are accessible on expansion connectors for further expansion

Mother Board DVK600

Das Motherboard verbindet das Core Board mit den zahlreichen Zusatz Modulen.

•
•
•
•

Beschreibung des DVK600 Motherboard

1. FPGA CPLD core board connector: for easily connecting core boards which integrate an FPGA CPLD chip onboard
2. 8I/Os_1 interface, for connecting accessory boards/modules
3. 8I/Os_2 interface, for connecting accessory boards/modules
4. 16I/Os_1 interface, for connecting accessory boards/modules
5. 16I/Os_2 interface, for connecting accessory boards/modules
6. 32I/Os_1 interface, for connecting accessory boards/modules
7. 32I/Os_2 interface, for connecting accessory boards/modules
8. 32I/Os_3 interface, for connecting accessory boards/modules
9. SDRAM interface
   • for connecting SDRAM accessory board
   • also works as FPGA CPLD pins expansion connectors
10. LCD interface, for connecting LCD22, LCD12864, LCD1602
11. ONE-WIRE interface: easily connects to ONE-WIRE devices (TO-92 package), such as temperature sensor (DS18B20), electronic registration number (DS2401), etc.
12. 5V DC jack
13. Joystick: five positions
14. Buzzer
15. Potentiometer: for LCD22 backlight adjustment, or LCD12864, LCD1602 contrast adjustment
16. Power switch
17. Buzzer jumper
18. ONE-WIRE
19. Joystick Jumper

All the I/O interfaces (2. to 8.):

 - capable of being simulated as USART, I2C, SPI, PS/2, etc.
 - capable of driving devices such as FRAM, FLASH, USB, Ethernet, etc.

For jumpers 17-19:

 - short the jumper to connect to I/Os used in example code
 - open the jumper to connect to other custom pins via jumper wires

The DVK600 supports a wide range of different core boards, therefore, some of the interfaces may be Not-Connected and useless while connecting to certain core board. For instance, while connecting to Core3S500E/CoreEP2C8, the '⑧ 32I/Os_3' is Not-Connected.

Zusatz Module

Die Zusatz Module werden einfach an das Motherboard gesteckt und sind so mit dem Core Board verbunden. Je nach Projekt verwendet man die gewünschten Module und steckt sich so einfach sein Gesamtsystem zusammen.

•
•
•
•
•
•
•
•
•
•
•
•

Dokumentation

• Core3S500E Schematic
• DVK600 Schematic
• Xilinx Spartan-3 Configuration Guide
• Xilinx Spartan-3 Generation User Guide
