Das Projekt dient dazu, ein Feuerwerk automatisiert im Musiktakt
abzufeuern. Mit einem PC Programm definiert man den Ablauf des
Feuerwerk. Ein AVR Controller führt den Abschuss dann
vollautomatisch durch.
| 2009-01-03 | Schaltbild der Anlage
aktualisiert. |
| 2008-12-28 | v1.0.0.13 PC Programm: Maximale
Wartezeit erhöht von 255 auf 999, Ausdruck der Ereignisliste |
|
2008-12-23 |
v0.01.03 des Main Controller (ATmega168) v1.0.0.3 Das PC Programm zur Eingabe der Feuersequenz. |
|
2008-11-22 |
Start des Projektes |
Die Vorschau-Bilder können angeklickt werden, um eine vergrößerte Ansicht zu erhalten.
|
|
|
|
|
|
|
| Screenshot 1 |
Screenshot 2 |

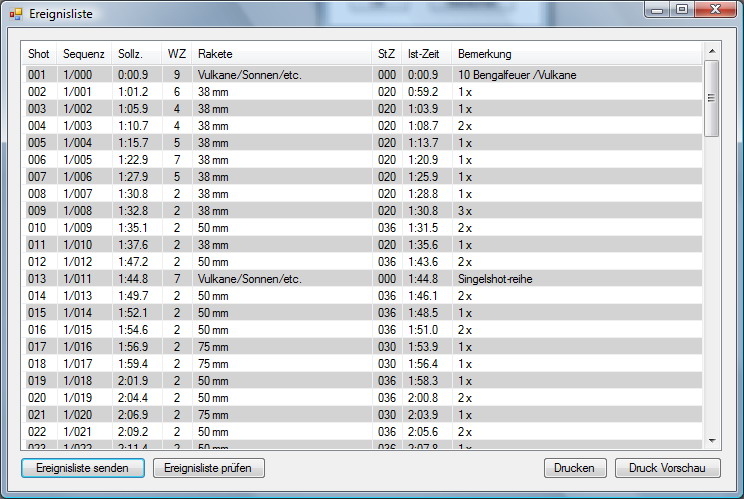

Screenshot 3 |

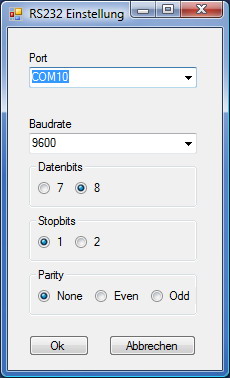

Screenshot
4 |

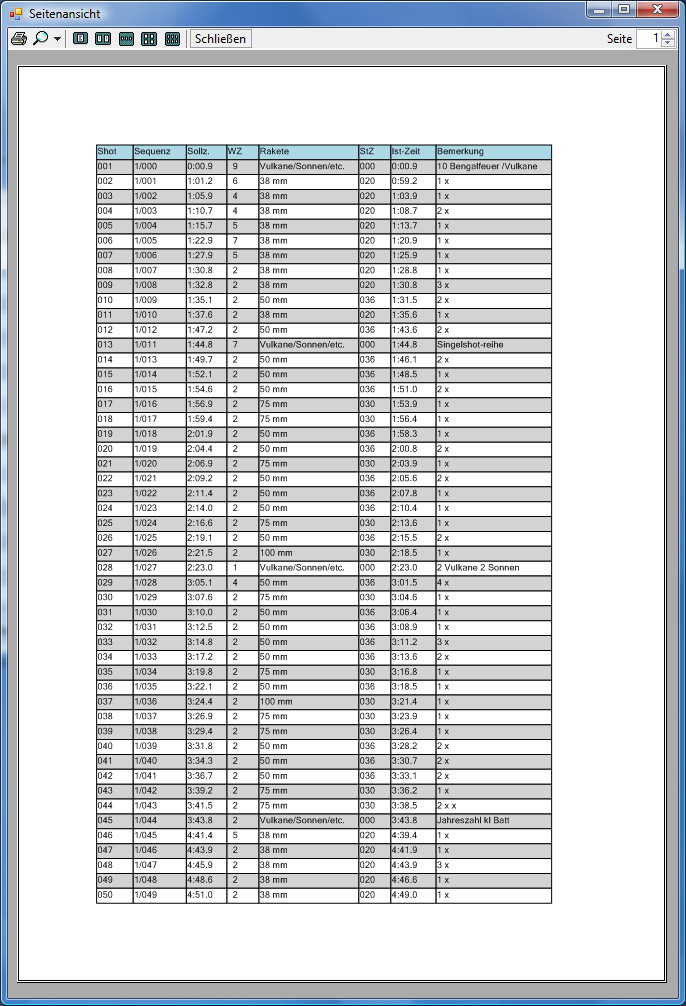

Screenshot 5 | Screenshot 6 | Screenshot
7 |
Hier sieht man einen fertig aufgebauten Maincontroller sowie eine
Pollin Relaiskarte:
 |
 |
|
| MySmartControl
168 + Display + Laborkarte A |
Pollin Relaiskarte und 2313 IR Controllerkarte |
Pollin
Relaiskarte unten modifizierte 2313 Karte |
Hier sieht man das fertig aufgebaute Feuersystem von meinem Schwager
Hannes (Ausbaustufe 1 - 112 Schuss).
Er hat alles sehr schön in einem Alu Werkzeugkoffer untergebracht:
 |
 |
|
| Das
"Innenleben" des Koffer |
Anschluss für 112
Zünder, USB, Sicherungsleuchte und Fernsteuerung. |
Feuersystem
im Test- betrieb. Silvester 2008/09 kann kommen ... |
Die Steuerung besteht aus einem AVR Controller ATmega168. Verwendet
wurde dazu ein Board der Firma MyAVR,
und zwar das Board MySmartControl-168
mit einem MyAVR
LCD Display. Zusätzlich notwendige Elektronik wurde auf einer MyAVR Laborkarte aufgebaut.
Für die Ansteuerung der elektrischen Zünder benötigt
man 256 Ausgänge. Dazu wird ein Array aus 5 Relais Baugruppen (je
8
Relais) verwendet (8 x 8 x 4 in einer Matrix). Jede Relaiskarte wird
durch einen AVR Controller ATtiny2313 gesteuert. Zum Einsatz sind
Relais
Karten + Steuerung der Firma Pollin
gekommen: 8-Kanal
IR.Fernbedienungs-Bausatz IRK8
Ursprünglich diente der Bausatz als Fernbedienung. Aber wenn
der ATtiny 2313 umprogrammiert wird, dann ist es die günstigste
Relais Baugruppe die man sich vorstellen kann.
Das Ganze ist in einem Aluminium Werkzeugkoffer verbaut und wird von einer 12V Autobatterie versorgt. Die Controller kommunizieren über RS232. Dabei werden seriellen Anschlüsse der Controller einfach kaskadiert. Der ATmega 168 steuert den ersten Tiny2313 direkt. Der Ausgang des Tiny2313 geht jeweils zum Nächsten.
Die Firmware wird als HEX Datei ausgeliefert und muß durch ein
Programmiergerät in den
Flash Speicher des Controller geschrieben werden. Wenn der Controller
mit
einem Bootloader ausgerüstet
ist, dann wird kein Programmiergerät benötigt.
Wenn der Controller noch keinen Bootloader hat, dann benötigt man
zumindest einmal ein AVR Programmiergerät um den Bootloader in den
Controller zu schreiben.
Zum programmieren der Firmware in den Maincontroller dient das MyAVR Progtool der Firma
MyAVR.
Splan
ist ein Schaltplan Editor für Windows
vin der Firma Abacom.
Es gibt einen kostenlosen Schaltplan Viewer: download
Diese Hard- und Software ist wie alles Irdische nicht perfekt. Sie können helfen, sie zu verbessern: schreiben Sie mir eine Mail mit Ihren Hinweisen oder Ihrer Meinung.
keine bekannt.
.
Es ist eine neue Version des Projekts geplant mit verbesserter, dezentraler Hardware und Power FET als Treiber für die Zünder.
